S-5C-FB é o nome do modelo de cabo coaxial específico para o mercado japonês. "S" significa receptores de televisão por satélite; “5” significa diâmetro interno aproximado do coeutor externo (mm); "C" significa impedância característica 75Ω; "F" significa isolamento de espuma de polietileno; “B” significa condutor externo com trançado aplicado sobre fita plástica colada com papel alumínio.
S-5C-FB usa isolamento de alta espuma, é um cabo coaxial de baixa perda e alta blindagem para receptores de televisão. Possui baixo VSWR em uma banda larga de 10 MHz a 3224 MHz e fornece imagens nítidas e estáveis. S-5C-FB pode ser usado para transmissão digital terrestre, transmissão via satélite BSCS 4K8K, CATV, fiação interna, fiação de câmera de segurança, etc.

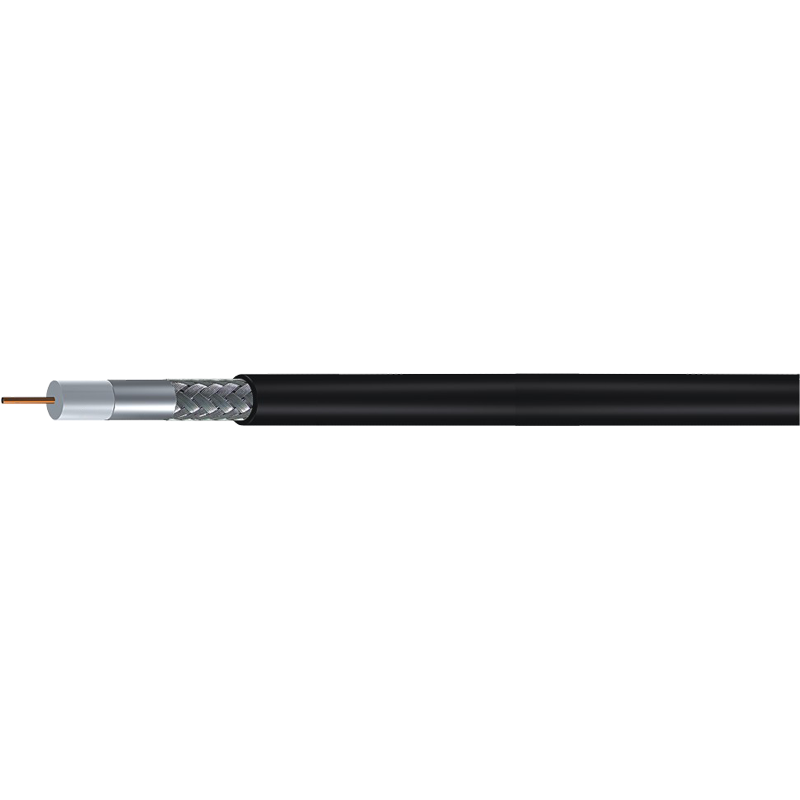

Construção Física e Dimensões
| Não. | Item | Material | Notas |
| ❶ | Maestro Central | Cobre Nu | 1,05mm±1% |
| ❷ | Dielétrico | Espuma injetada com gás PE | 5,0±0,1 mm |
| ❸ | 1 st Escudo | Folha de alumínio | Nominal de 5,1 mm |
| ❹ | 2 nd Escudo | Fio trançado de cobre estanhado | 6x16/0,14mm |
| ❺ | Jaqueta | PVC | 7,7±0,2 mm |
Características Mecânicas e Ambientais
| Ligação do condutor central ao dielétrico ≥ | 100 N/m |
| Resistência à tração da jaqueta ≥ | 10MPa |
| Alongamento da jaqueta ≥ | 200% |
| Temperatura de operação | -40°C~80°C |
características elétricas
| Resistência máxima DC do condutor central a 20°C | 21,1Ω/km |
| Tensão suportável dielétrica | CA 1000 V/min |
| Resistência Mínima de Isolamento | 1000 MΩkm |
| Velocidade Nominal de Propagação | 80% |
| Capacitância Nominal | 56pF/m |
| Impedância | 75±3Ω |
| Taxa de onda estacionária (SWR) 10-3224 MHz | ≤1,7 |
| Eficácia da Blindagem | >90dB |
Atenuação @ 20°C
| Frequência (MHz) | Valor máximo (dB/100m) |
| 10 | 2.50 |
| 90 | 6.76 |
| 220 | 10.9 |
| 470 | 16.7 |
| 710 | 21.0 |
| 1489 | 32.7 |
| 2071 | 39.9 |
| 2681 | 46.9 |
| 3224 | 52.8 |
Nossos produtos possuem certificação UL, ETL, JIS, CE, CPR, RoHS e REACH
